ROLE IN THE SYSTEM
用可调支撑适配组件安装角度

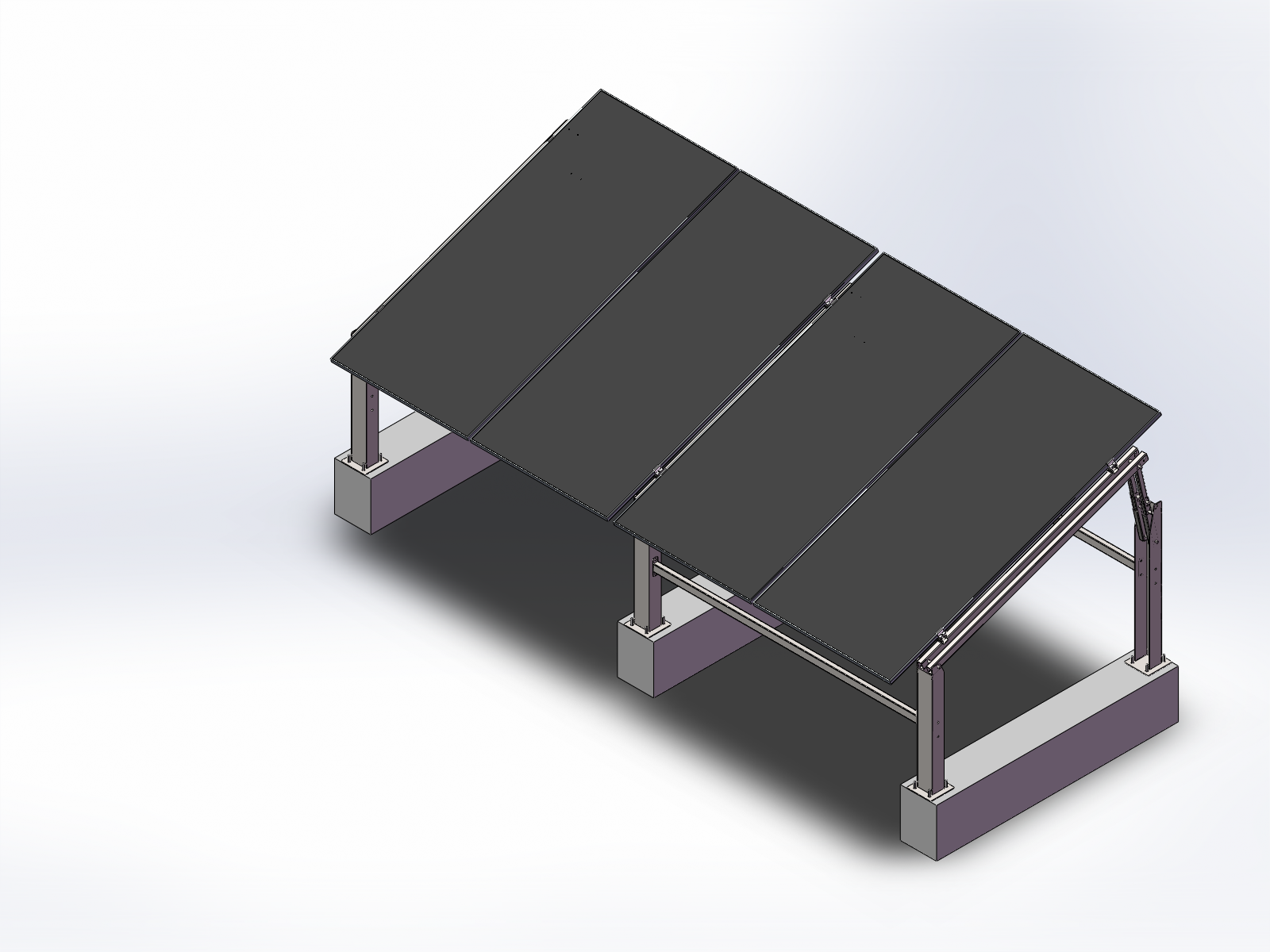

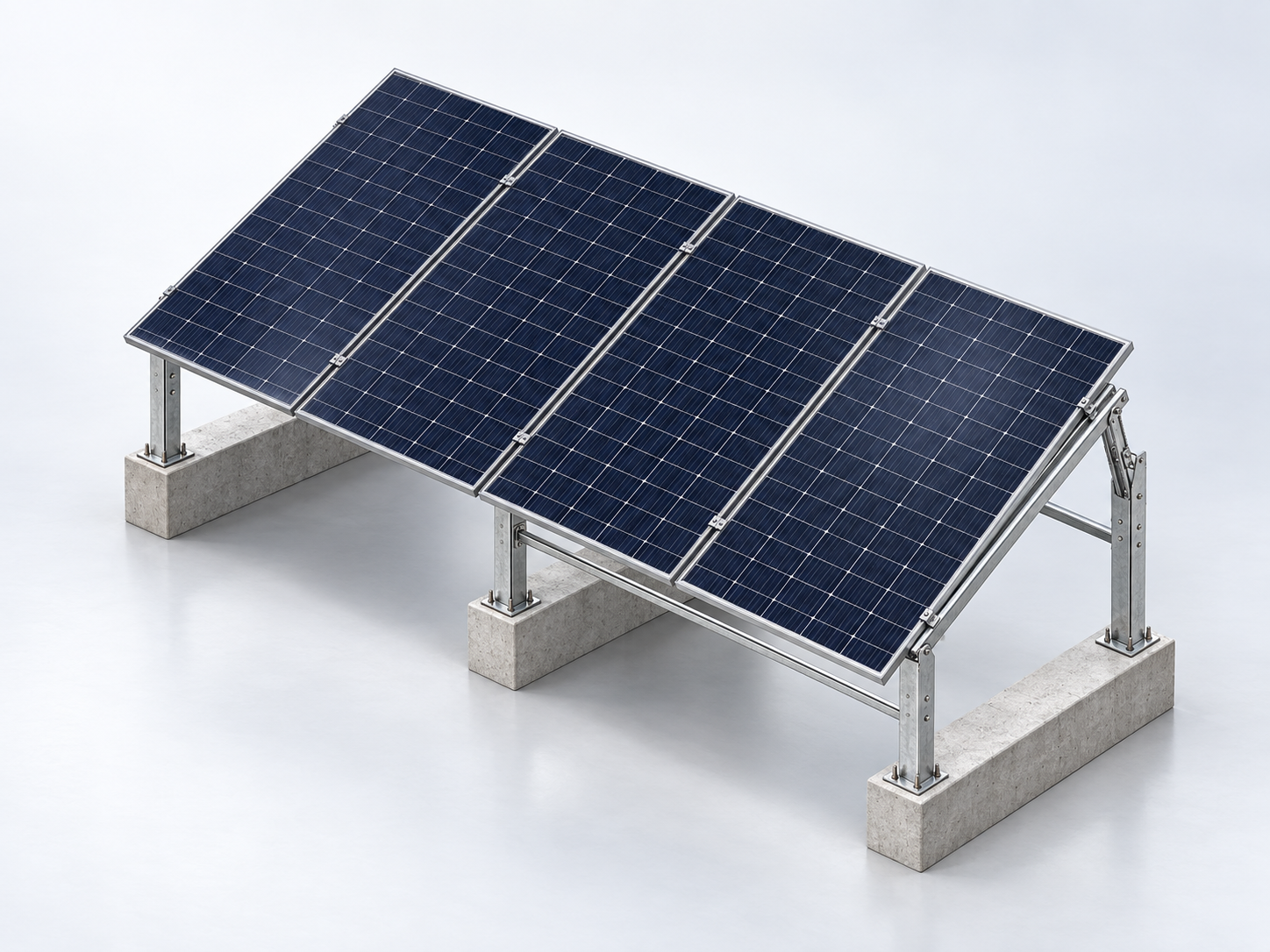

可调角度支架通过支撑机构改变光伏组件倾角。图示方案采用四块组件单排布置、三道独立条形基础，前后立柱与斜梁之间通过折叠支架和销轴连接。
可提供支架及连接配套，也可纳入屋顶或其他光伏项目方案。委托前共同确认组件尺寸、角度范围、调节操作、锁定方式与屋面或基础条件，再确定供货和安装范围。
角度调节
明确可调范围、操作路径和锁定位置。
现场安装
将组件固定、基础连接和维护空间一并设计。
操作维护
确定调节方式、工具和检查要求，便于持续使用。
APPLICATION & CONFIGURATION
采购前，需要确认哪些信息
需要调整光伏组件倾角，且具备操作与维护条件的安装场景。
系统组成与配套
可沟通单机、配套部件或成套供货，以下组成用于确认采购范围。
- 01组件承载框架
- 02可调支撑与连接件
- 03锁定及紧固部件
- 04基础连接与安装配套
选型信息表
| 选型项目 | 需要确认的信息 | 配置依据 |
|---|---|---|
| 调节方式 | 角度范围、档位、人工或电动、锁定结构。 | 确定使用频率及现场操作条件。 |
| 组件适配 | 组件尺寸、数量、安装方向和连接形式。 | 核对夹持区、连接点与结构布置。 |
| 工程条件 | 材料、防腐、荷载、基础或屋面条件。 | 各调节状态下均需满足结构要求。 |
| 交付维护 | 安装说明、调节步骤、备件和检查周期。 | 明确驱动是否配套及维护边界。 |
请提供用途、现场条件、意向数量和交付要求。双方确认型号、配置与报价后，按约定供货；具体参数以确认资料为准。
PRODUCT VIEWS
产品视图
DOCUMENTS & SUPPORT
产品资料与技术参考
系列介绍与选型指南，可直接在线查阅或免费下载。
NB/T 10115-2018
免费下载 ↓光伏支架结构设计规程
技术参考 · 2018 年收录版本 · PDF
GB 50009-2012
免费下载 ↓建筑结构荷载规范
技术参考 · 2012 年收录版本 · PDF
参考资料按所收录版本提供，选用时请核对项目适用范围与版本。浏览更多技术资料 →
采购与项目合作
这款产品，如何开始合作
已有明确需求可咨询配置与报价，也可将设备纳入完整项目一并讨论。
