ROLE IN THE SYSTEM
为并网接入配置电气连接与保护

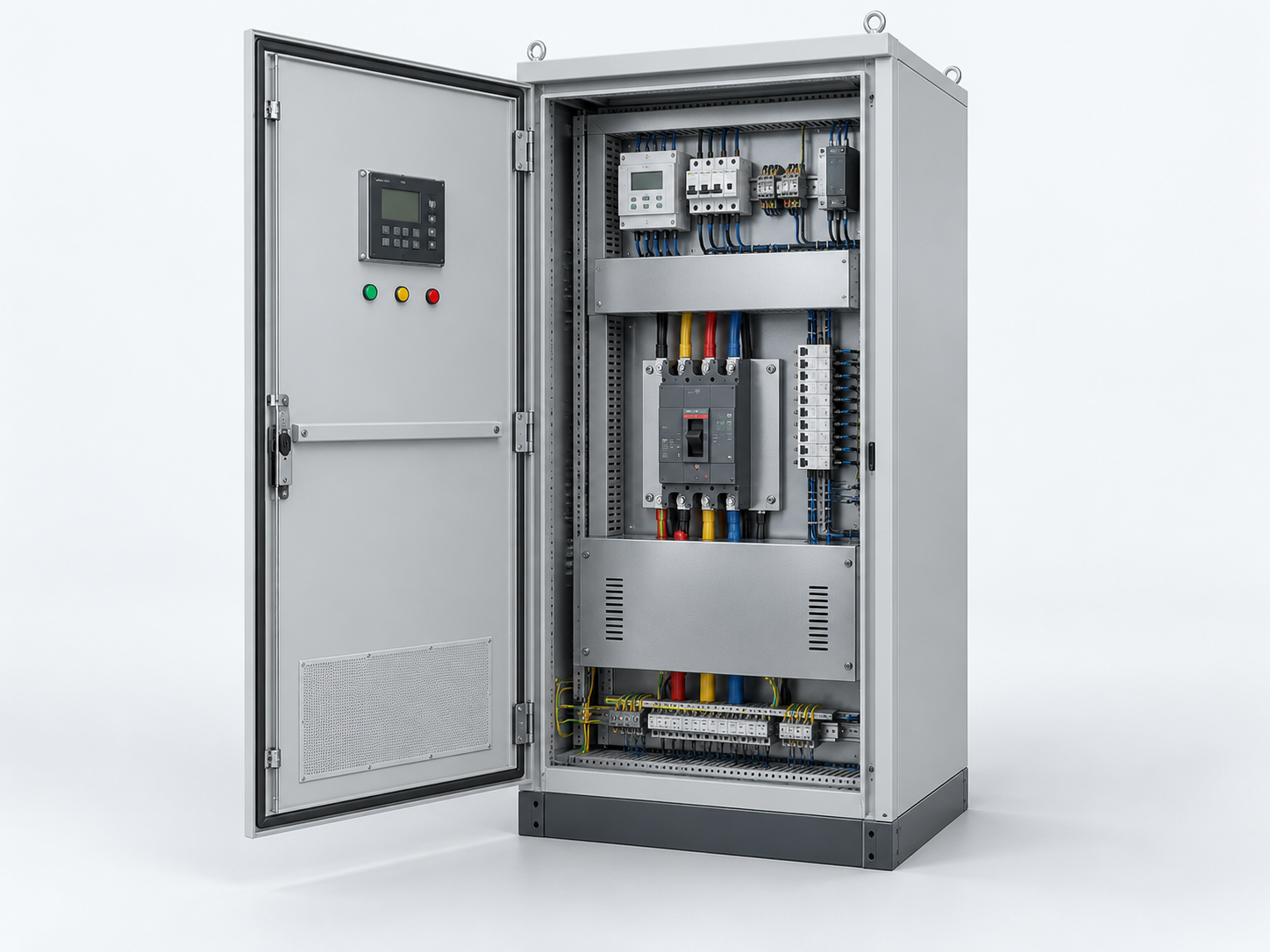

防孤岛并网柜用于发电或微电网系统的并网连接，按接入方案集成开关、测量、计量及保护装置。选型首先确认接入电压、电流、接地系统和上下级保护关系。
可提供柜体及约定的电气配套，配合项目完成接口确认和调试。防孤岛保护与系统离网供电是不同功能；如项目需要备用或离网运行，应结合逆变器、储能及控制方案整体设计。
电气连接
按一次接线确定开关、测量和接地等边界。
保护配合
确认检测方式、保护装置及整定和动作配合。
投运衔接
组织联锁、本地操作和测试记录，配合接入验收。
APPLICATION & CONFIGURATION
采购前，需要确认哪些信息
按接入方案配置并网保护、计量及开关边界的分布式发电或微电网项目。
系统组成与配套
可沟通单机、配套部件或成套供货，以下组成用于确认采购范围。
- 01并网开关与连接回路
- 02测量与计量部件
- 03保护装置及联锁回路
- 04状态接口与柜体配套
选型信息表
| 选型项目 | 需要确认的信息 | 配置依据 |
|---|---|---|
| 额定条件 | 电压、电流、频率、短路耐受及接地系统。 | 与接入方案和现场电气条件匹配。 |
| 保护配置 | 装置型号、功能项、整定范围及上下级配合。 | 明确防孤岛功能的实现与动作环节。 |
| 电气组成 | 断路器、互感器、计量、联锁及通信接口。 | 形成一次图、二次图和接口清单。 |
| 工程交付 | 柜体、防护、安装条件、检验与投运资料。 | 衔接项目接入要求和验收流程。 |
请提供用途、现场条件、意向数量和交付要求。双方确认型号、配置与报价后，按约定供货；具体参数以确认资料为准。
DOCUMENTS & SUPPORT
产品资料与技术参考
系列介绍与选型指南，可直接在线查阅或免费下载。
GB/T 29319-2024
免费下载 ↓光伏发电系统接入配电网技术规定
技术参考 · 2024 年收录版本 · PDF
GB/T 33982-2017
免费下载 ↓分布式电源并网继电保护技术规范
技术参考 · 2017 年收录版本 · PDF
参考资料按所收录版本提供，选用时请核对项目适用范围与版本。浏览更多技术资料 →
采购与项目合作
这款产品，如何开始合作
已有明确需求可咨询配置与报价，也可将设备纳入完整项目一并讨论。
