ROLE IN THE SYSTEM
兼顾交流排流与直流隔离
智能耦合器采用固态去耦合产品方案，用于连接管道与排流或接地回路。在规定的工作范围内保持直流隔离，并为交流电流提供泄放通路；导通特性、稳态电流与冲击耐受由具体型号确定。
设备选型与干扰调查、接地点位、连接导线和接地装置共同考虑。需要运行监测时，可配套采集单元记录电压、电流等数据，形成设备供货或现场治理项目的组成部分。
排流与隔离
按直流隔离要求和交流排流需求选择电气规格，核对正常与故障状态下的工作条件。
现场配套
结合管道连接点、接地回路和导线布置设计安装方案。
监测与复核
按需接入采集设备，对照治理前后数据，检查排流回路运行状态。
APPLICATION & CONFIGURATION
采购前，需要确认哪些信息
经现场测试确认需要交流干扰治理或绝缘保护配套的管道区段。
系统组成与配套
可沟通单机、配套部件或成套供货，以下组成用于确认采购范围。
- 01固态去耦合单元
- 02连接导线与安装附件
- 03接地或排流装置（工程配套）
- 04采集与通信单元（按配置）
选型信息表
| 选型项目 | 需要确认的信息 | 配置依据 |
|---|---|---|
| 现场对象 | 干扰来源、安装点位、管道电位和接地条件。 | 先明确交流干扰治理或绝缘保护的具体任务。 |
| 隔离与排流 | 隔离阈值、漏电流、交流稳态电流及导通特性。 | 避免将不同规格的电气能力混用。 |
| 故障耐受 | 故障电流及持续时间、冲击耐受和接线要求。 | 与现场故障条件及保护配合共同核对。 |
| 智能化配套 | 测量量、采集接口、供电、通信与告警需求。 | 区分去耦合本体和外部监测系统的交付范围。 |
请提供用途、现场条件、意向数量和交付要求。双方确认型号、配置与报价后，按约定供货；具体参数以确认资料为准。

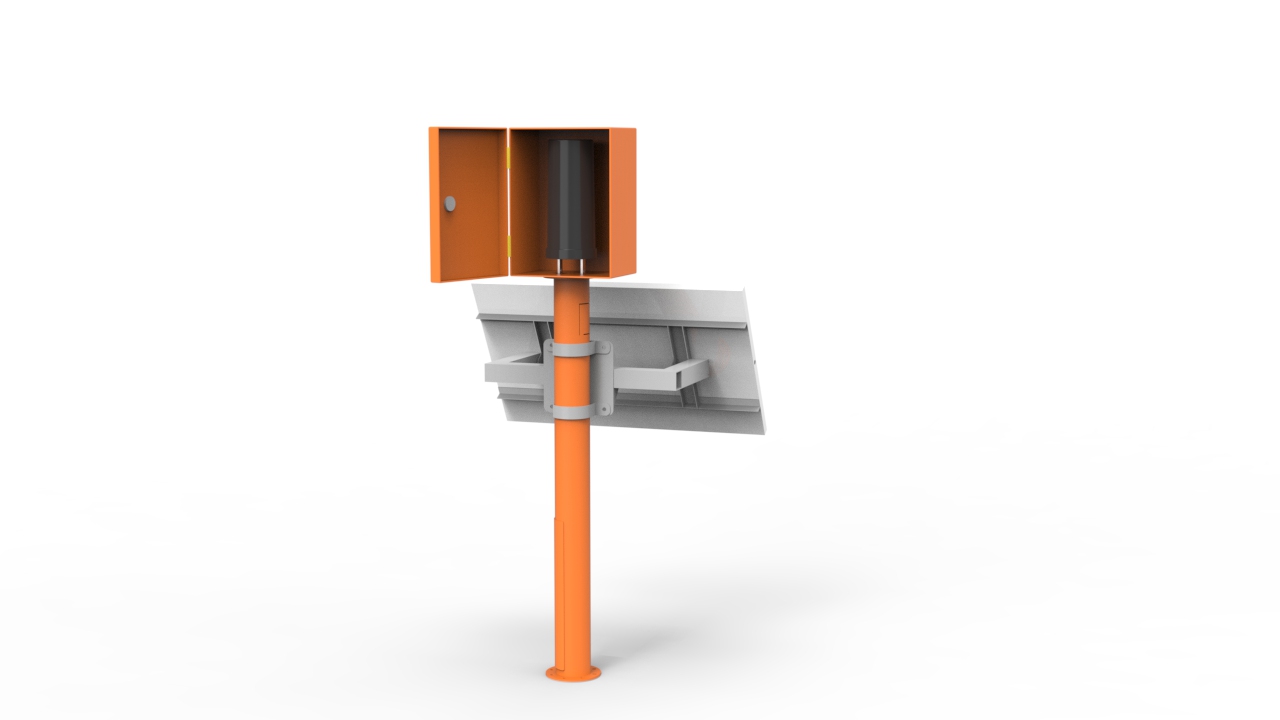

PRODUCT VIEWS
产品视图
DOCUMENTS & SUPPORT
产品资料与技术参考
系列介绍与选型指南，可直接在线查阅或免费下载。
T/CITS 415-2025
免费下载 ↓埋地钢质管道阴极保护智能监测系统技术规范
技术参考 · 2025 年收录版本 · PDF
GB/T 50698-2011
免费下载 ↓埋地钢质管道交流干扰防护技术标准
技术参考 · 2011 年收录版本 · PDF
SY/T 0086-2020
免费下载 ↓阴极保护管道的电绝缘标准
技术参考 · 2020 年收录版本 · PDF
参考资料按所收录版本提供，选用时请核对项目适用范围与版本。浏览更多技术资料 →
